Samenvatting

Beschrijving van een Modulaire Bouwmethode met Gestandaardiseerde Houten Frames en Componenten

• Modulaire Bouwbenadering: De methode benadrukt het verplaatsen van arbeid van buiten naar binnen, biedt meer keuzevrijheid voor bewoners en scheidt de draagstructuur van de indeling.
• Gestandaardiseerd Maatstelsel: Het ontwerp is gebaseerd op een maatstelsel met ruimtelijke indelingen van 60 cm, 30 cm en 10 cm, waardoor modulaire eenheden in een fabriek kunnen worden gecreëerd.
• Modulaire Eenheden en Transport: Eenheden worden geproduceerd in afmetingen van 2.40m, 3.0m en 3.60m, met een maximale transportbreedte van 3.60m, en kunnen in de fabriek worden gecombineerd voordat ze naar de bouwplaats worden vervoerd.
• Constructie en Assemblage: De eenheden bestaan uit houten frames gevuld met HSB-wanden, met CLT-vloeren die sterkte en stabiliteit bieden, en worden ter plaatse geassembleerd.
• MEP-systemen: Mechanische, elektrische en sanitaire systemen zijn geïntegreerd in het ontwerp, met horizontale zones voor MEP tussen de CLT-vloer en het plafond7.
• Wandconstructie: Wanden zijn opgebouwd uit houten frames, HSB-wanden en isolatie, met opties voor verschillende buitenafwerkingen zoals baksteen of houten gevelbekleding.
• Vloer- en Plafondconstructie: Vloeren zijn gemaakt van CLT-panelen met isolatie en vloerverwarming, terwijl plafonds zijn opgebouwd met houten balken en afgewerkt met gipsplaat.

Standaardmaatstelsel als Basis voor Ontwerpen

Uitgangspunt is het hanteren van een maatstelsel gebaseerd op bandbreedtes van 60 cm voor ruimtelijke indeling en 30 cm en 10 cm voor buitenschil en  binnenwanden.

In een werkplaats worden houten frames opgebouwd gebaseerd op dit systeem.

De maximale afmetingen van een houten frame worden bepaald door transportregels, maar de afmetingen van kolommen en balken kunnen ook een bepalende factor zijn.

Zie schema:

Met modules van 2.40m, 3.0m en 3.60m kunnen 9 verschillende units worden geproduceerd. Deze units kunnen in de fabriek worden gekoppeld en naar de bouwlocatie worden vervoerd. De maximale transportbreedte is 3.60m.

Voor een uitbouw, zoals balkons, erkers etc. kan een frame van 1.20m worden gehanteerd.

Wat zijn de basisbeginselen?

Het doel is om een toolbox te leveren, waarbij de volgende basisbeginselen als leidraad dienen:

• Scheiding tussen drager en indeling
• Binnen Fabriceren, Buiten Assembleren
• Demontabel bouwen
• Circulair bouwen
• Samenstellen woning door bewoners (analoog aan samenstellen keuken)

Technische Uitgangspunten

De woning moet voldoen aan de meest recente BENG (Bijna Energie Neutraal Gebouw) of bij voorkeur HENG (Helemaal Energie Neutraal Gebouw) eisen.

De constructie bestaat uit een houten frame van kolommen en balken.

De kolommen worden gevuld met HSB-wanden. Samen met het houten frame vormt dit een stabiele constructie.

De vloerconstructie is gemaakt van Cross-Laminated Timber (CLT), bestaande uit massieve houten panelen die uit meerdere lagen kruislings verlijmde planken zijn opgebouwd. De kruislings verlijmde structuur biedt CLT uitstekende sterkte en stabiliteit in meerdere richtingen.

MEP

Er komt een horizontale zone voor MEP (mechanical, electrical en plumbing) voorzieningen tussen de CLT-vloer en het plafond. Voor het verticale transport van mechanische en sanitaire installaties wordt ruimte gereserveerd voor een installatie-unit. Elektra en watertransport zullen via de installatiewanden plaatsvinden.

• M (Mechanical): Mechanische systemen omvatten verwarming, ventilatie, koeling (centrale lucht) en andere regelingen.
• E (Electrical): Elektrische systemen omvatten verlichting, communicatiesystemen en andere elektrische componenten.
• P (Plumbing): Het sanitair betreft zowel de aanvoer als afvoer van water.

Modulaire units

De modulaire units, die worden opgebouwd in een fabriek, worden vervolgens op de bouwplaats geassembleerd tot een woning. Afhankelijk van de grootte van een woonlaag, kan deze uit meerdere units bestaan.

Opbouw van houten frame

De opbouw van een unit bestaat uit een (of meerdere) houten frame(s) van balken en kolommen.

Het frame van een unit is opgebouwd uit kolommen van 100 x 100 mm en 100 x 200 mm. De balken hebben een afmeting van 100 x 200 mm. De afmetingen van een unit volgen het maatstelsel dat gebaseerd is op een modulaire maat van 600 mm.

modulaire unit 10200 x 3600 mm

De breedte van een unit wordt mede bepaald door de maximale transport breedte.

Opbouw van de wanden

Voor de stabiliteit wordt het frame gevuld met een houtskelet wand bestaande uit regelwerk afgewerkt met OSB[1] beplating. Wanneer de wand onderdeel is van een buitengevel dan wordt aan de binnenzijde een damp remmende folie aangebracht. Bij een woningscheidende wand is dit niet nodig.

[1]OSB staat voor “Oriented Strand Board”. Bij een OSB plaat staan de buitenste houtschilfers (strands) in de richting (oriented) van de lengte van de plaat. De OSB plaat isoleert goed en is bovendien milieuvriendelijk.

houten frame met regelwerk	regelwerk vullen met isolatie	afgewerkt met OSB beplating

HSB (houtskeletbouw) wand

Na het plaatsen van het houten frame en de HSB wanden, wordt aan de buitenzijde isolatie aangebracht.

Tussen de balken en kolommen van het houten frame worden de HSB wanden geplaatst. Samen met het houten frame maken deze HSB wanden deel uit van de constructie. De kozijnen worden geplaatst in de HSB wanden.

opbouw buitenwand	HSB wand	detail HSB wand

Isolatiewand aan buitenzijde

De isolatiewand is onderdeel van de buitenschil en bestaat uit een isolatie van 180 mm met aan de binnenzijde een beplating en aan de buitenzijde een dampopen folie.

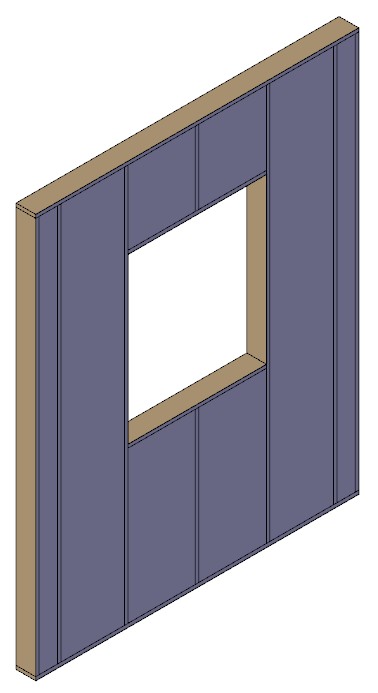

opbouw buitenwand	isolatiewand	detail isolatiewand

Gevelbekleding

De buitengevel kan worden afgewerkt met een regendichte laag naar keuze, bijvoorbeeld baksteen of houten gevelbekleding.

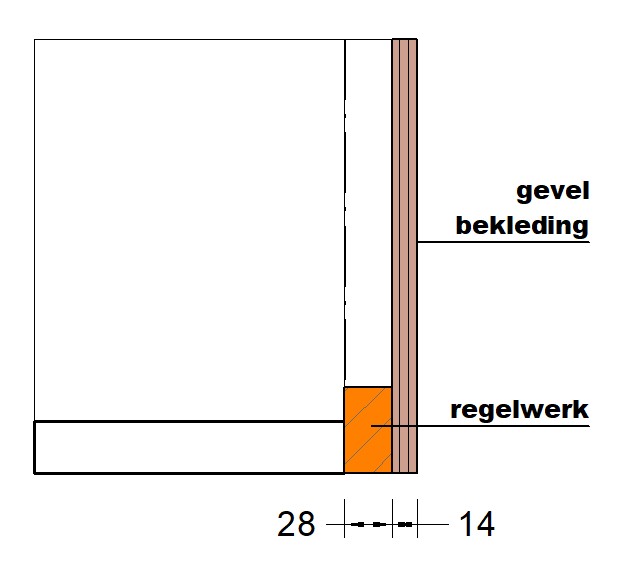

opbouw buitenwand	gevelkleding	detail gevelbekleding

Installatiewand aan de binnenzijde

De binnenzijde wordt voorzien van een installatiewand. Deze heeft een dikte van 50 mm, exclusief beplating (bv. osb en/of gipsplaat) aan de binnenzijde.

opbouw buitenwand	installatiewand	detail installatiewand

Buitenwand compleet

Het isolatiepakket van de buitenwand bestaat uit PIR isolatie voor de isolatiewand en de HSB wand. De installatiewand bestaat uit regelwerk gevuld met minerale wol in verband met de brandvertragende eigenschappen[2].

[2] Glaswol en steenwol behoren tot de veiligste isolatiematerialen op het gebied van brand. Ze zijn niet brandbaar en vallen onder brandklasse A1 (de hoogste brandwerendheid volgens Europese normen).

opbouw buitenwand	detail buitenwand

PIR isolatie heeft een hogere warmtegeleidingscoëfficiënt (lambda). Hoe hoger de waarde hoe beter de warmte geleid word (dus meer warmteverlies). PIR heeft een lambda-waarde 0,021 W/mK (Watt per meter Kelvin) en minerale wol 0,035 W/mK. Op basis van alleen al de toegepaste isolatiematerialen heeft de buitenwand een R-waarde (isolatiewaarde) van 13,8 m²K/W. Dit is een zeer hoge isolatiewaarde (bruikbaar voor passiefhuis[3]). Een hoge R-waarde kan daarom in de winter de warmte in huis houden en in de zomer buiten.

[3] Passiefhuis hanteert de R-waarde van de onderscheiden niet-transparante wanddelen ≤ 0,10 W/m²K (muren, vloeren, daken..) oftewel: Rc > 10

Afwerken buitenzijde

In plaats van rabatdelen op regelwerk is het ook mogelijk om de buitenwand af te werken met een buitenblad van bakstenen. In principe is voor het afwerken van de buitenzijde ieder water- en winddicht materiaal mogelijk.
